在許多石英晶體振蕩器電路中，有三種常用的石英晶體振蕩器電路，它們是皮爾斯振蕩電路，考畢茲振蕩電路和克拉普振蕩電路。這些振蕩電路除了頻射接地點位置不同外，電路的構成都是相同的。布特勒和修正的布特勒振蕩電路也是彼此相似的，每一種電路中的發射極電流就是晶體的電流。門電路石英晶體振蕩器是皮爾斯型的，它使用了一個邏輯門并在皮爾斯石英晶體振蕩器的晶體管位置加了一個電阻。（某些門電路石英晶體振蕩器使用一個以上的門電路。）

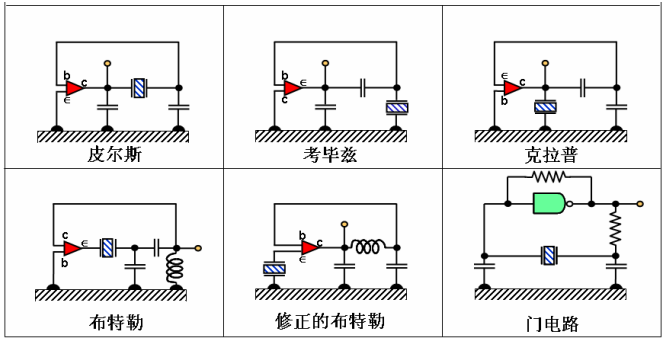

石英晶體振蕩器的六種電路類型

石英晶體振蕩器電路類型的選擇取決于以下因素：所要求的頻率、穩定度、輸入電壓和功率，輸出功率和波形、可調性、設計的復雜性、成本和晶體器件的特性。

在皮爾斯系列中，接地點位置對性能有很大的影響。皮爾斯電路的接法相對于寄生電抗和偏置電阻來說，一般要好于其他幾種電路，因為它們多半是跨接在電路的電容上，而不是跨接在晶體器件上。它是高穩定度石英晶體振蕩器應用最廣泛的電路之一。在考畢茲電路的接法中，較大部分寄生電容出現在晶體的兩端，同時偏置電阻也跨接在晶體上，這就會降低性能。克拉普電路的接法很少使用，因為集電極直接于晶體連接，這就很難將直流電壓加在集電極上而有不引入損耗或寄生振蕩。

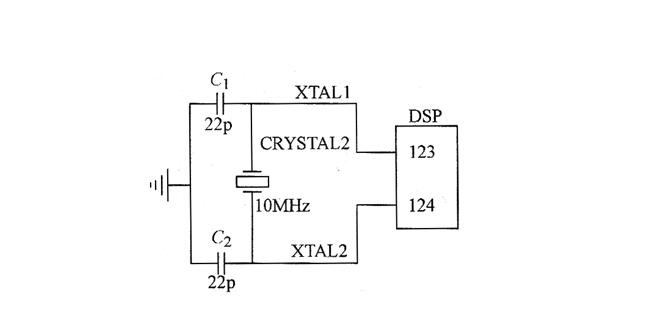

時鐘電路

雖然皮爾斯系列可以通過把電感與晶體串聯起來使它工作在串聯諧振上，但是它一般還是工作在“并聯諧振”上。布特勒系列通常工作在（或接近）串聯諧振上，皮爾斯系列可以被設計用來使晶體電流高于或低于發射極電流情況下進行工作。

當高穩定性不是主要考慮的問題時，門電路是石英晶體振蕩器 時數字系統的常用電路。
